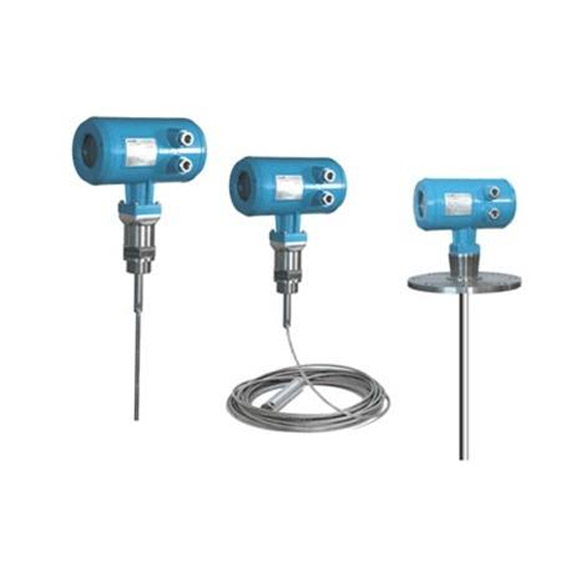

導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
導波雷達原理

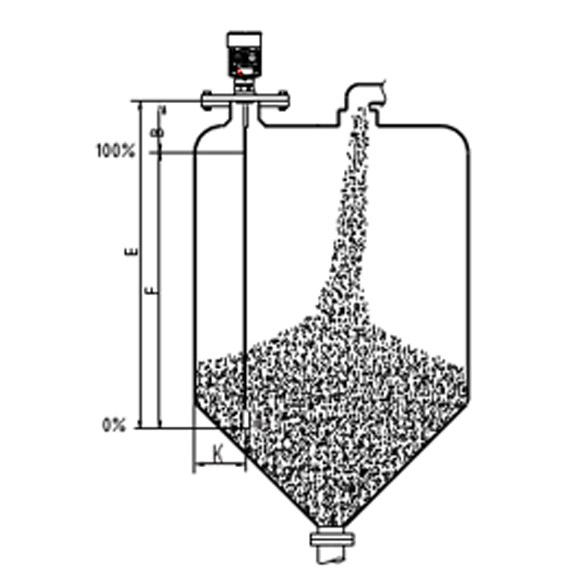

輸入 反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2, 其中C為光速, 因空罐的距離E已知,則物位L為: L=E-D。 輸出 通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。

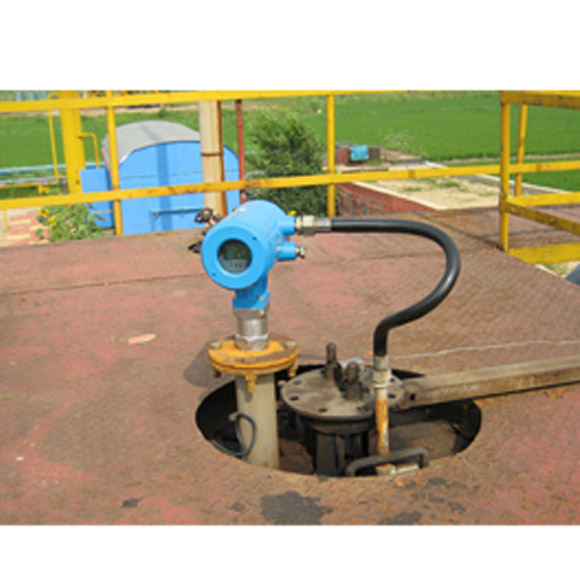

現場案例
1. 頂部盲區是指物料最高料面與測量參考點之間的最小距離。
2. 底部盲區是指纜繩最底部附近無法精確測量的一段距離。
3. 頂部盲區和底部盲區之間是有效測量距離。
注意:
導波雷達物位計只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。
技術規格
精度 液體:量程小于15m時,±5mm;
量程大于15時,測量值5mm±0.05%
法蘭溫度 -30~200℃/-30~150℃
輸出 4~20mA/HART
