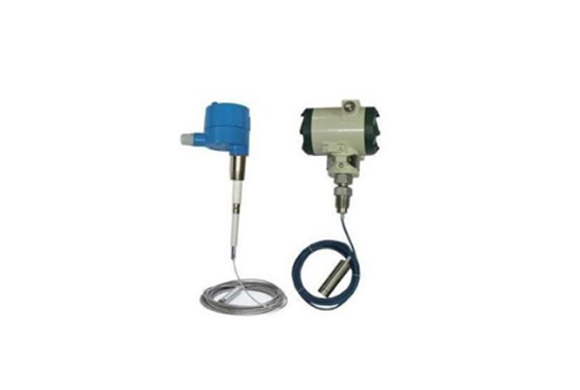

射頻導納液位計解決了傳統式物位計溫漂大、標定難、怕粘附的難題,導納料位儀廣泛適用各行業中液體、顆粒和塊狀物料倉料位的連續測量。導納料位儀采用的特殊抗沖擊、耐磨損探桿護套材料為國內外首創,導納料位儀特別適用于在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下進行測量,有其它類型的物位計無法比擬的性價比。
射頻導納料位計的工作原理介紹:點位射頻導納技術與電容技術的重要區別是采用了三端技術。在電路單元測量信號上引出一根線,經同相放大器放大,其輸出與同軸電纜屏蔽層相連,然后連接到探頭的屏蔽層上。該放大器是一個同相放大器,其增益為“1”,輸出信號與輸入信號等電位,同相位,同頻率,但互相隔離。地線是電纜中最外面的屏蔽層。由于同軸電纜的中心線與中間屏蔽存在上述關系,所以二者之間沒有電位差,也就沒有電流流過,即沒有電流從中心線漏出來,相當于二者之間沒有電容或者說電容為零。因此電纜的溫度效應,安裝電容等也就不會產生影響。對于探頭上的掛料問題,采用一種新的探頭結構,五層同心結構:最里層是中心測桿,中間是中心屏蔽層,最外邊是接地的安裝螺紋,用絕緣層將其分別隔離開來。
注意事項
射頻導納料位計通常又被稱為射頻導納開關或者射頻導納物位計,射頻導納物位計應用廣泛,幾種典型場合如下:化學藥品、塑料、薄膜、飼料/谷物、橡膠、藥品、液體、廢水、沙子、食品、泥漿、水泥、粉狀體、涂料/衣料、煤、顆粒狀固體、油、紙漿等。
技術規格
工作電源:24VDC;220VAC
相對濕度:≤85%
觸點容量:AC220V,5A; DC24V,3A
環境溫度范圍:-40℃~+85℃
