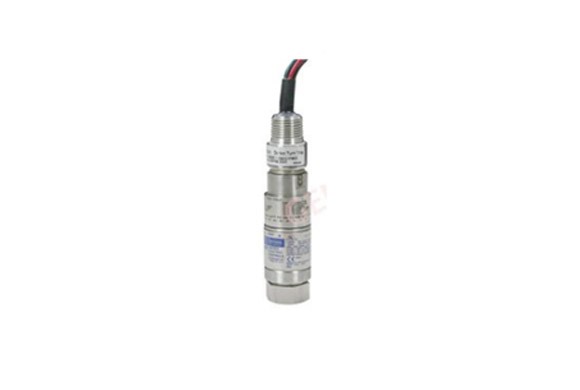

壓力開關是一種簡單的壓力控制裝置,當被測壓力達到額定值時,壓力開關可發出警報或控制信號。壓力開關的工作原理是:當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。
利用單晶硅的壓阻效應,以單晶硅為基體,按特定晶向,用先進的微機械加工技術形成彈性元件,在其 適當位置用集成電路工藝形成四個等值應變電阻,組成惠斯登電橋,對電橋施加一恒定電壓(流),當有壓 力(差壓)作用到彈性元件時,使其輸出與對應于所加壓力成比例的電壓信號,經過電子線路把電壓信號放 大轉換成三線制的0-5V輸出。
注意事項

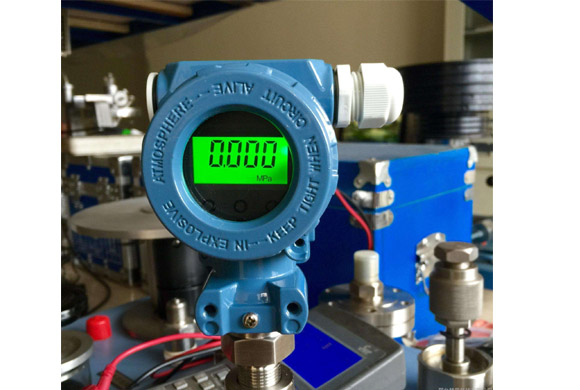

工業型壓力變送器采用全焊接壓力芯體,微型放大器處 理電路。零點量程可遷移。其安裝接口形式,即可根據用戶的要求加工,可提 供與其他品牌變送器兼容的規格。該系列產品廣泛應用于工業過程控制、液壓 設備、化工等行業。針對工業現場環境比較惡劣的情況該產品有比較明顯的優 勢,其防護等級達到IP67。
技術規格

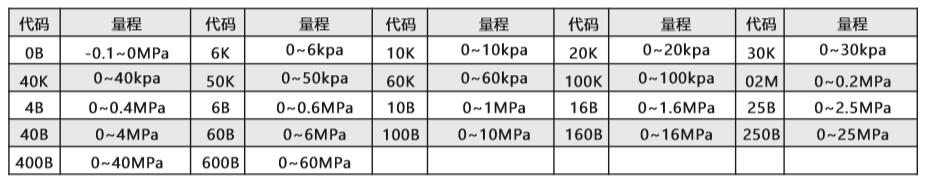

量程范圍:0~2Kpa~60Mpa
輸出信號:0-5V三線制 4-20MA二線制
介質溫度:-40-85℃ 定制最高可達300℃
供電電源:24VDC
