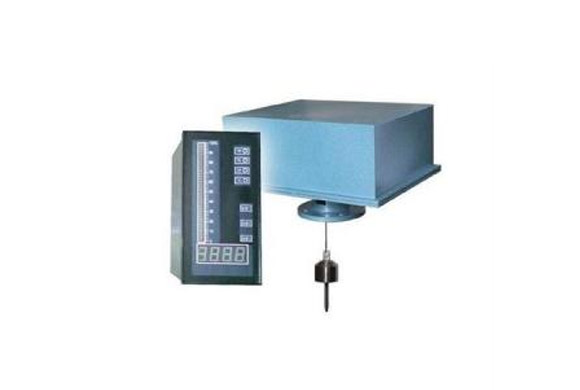

重錘料位計可用來測量粉狀、顆粒狀及塊狀固體物料料 倉的料位,使用戶可靠地掌握料倉中的料位。 料位計由傳感器及 控制顯示儀表構成,傳感器的設計吸收了國內外同類產品的優點, 其獨特的結構與傳動方式使以往許多其它形式的重錘料位計經常出 現的毛病都得以克服,做到運行可靠、維護量小、應用面廣。 控 制顯示器采用了16位單片機,由程序控制傳感器的整個探測過程 的動作并檢測其信號,進行計算,在面板上的顯示窗口顯示料位數 字,并有相應的4-20mA模擬電流信號輸出,測量可定時自動進行 , 也可手動測量。
重錘式料位計原理
重錘式料位計的智能電機傳動系統控制著系在不銹鋼鋼纜上的重錘向下降,重錘接觸介質表面的瞬間停止下降,而后重錘式料位計改變電機的轉動方向?qū)⒅劐N收回。測量過程中,重錘式料位計通過專門的雙光學傳感器的精確計量,獲取料位信號,并將料位信號變送為4~20mA模擬量信號、RS485信號或脈沖信號輸出。
注意事項
1、重錘式料位計主要應用對象為顆粒度較小的固體,大尺寸礦石不適用
2、安裝位置一般選在1/6料倉直徑左右
3、安裝重錘式料位計時要盡量避開進料口、障礙物、攪拌槳等干擾因素
4、為了延長電機的使用壽命,設為自動運行時,最少間隔時間為15分鐘。
技術規格
測量范圍:0-40m
測量精度:±2cm重復性±1%
探測速度:0.15m/s
分辨率:±3cm
