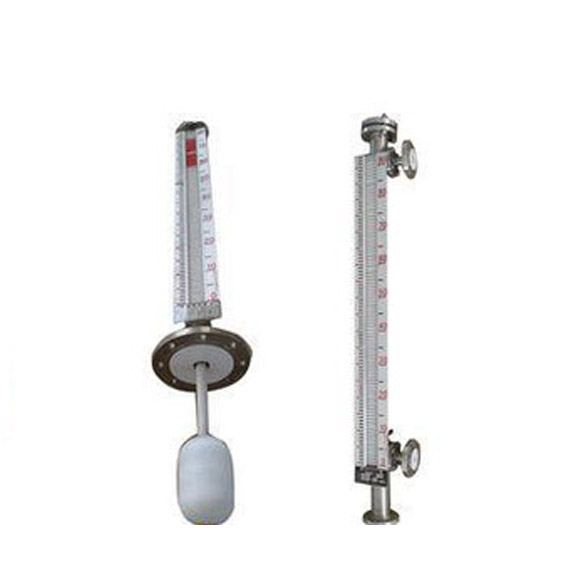

磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。 磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

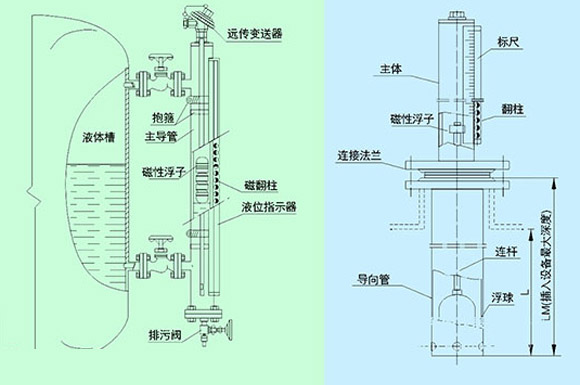

磁翻柱液位計結構特點
磁翻柱液位計根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱 翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。

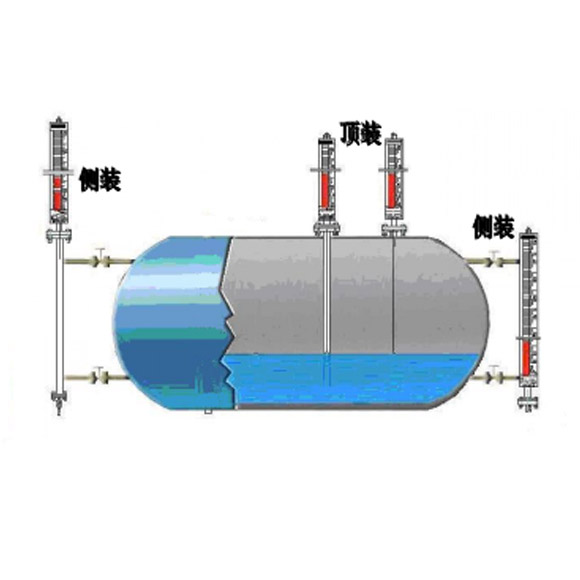

液位計的安裝
1.首先查看液位計標牌數據要求是否相符,距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質,否則會影響液位計正常工作。 2.液位計與容器之間應裝有截止閥,以便檢修及清洗時切斷物料。本體安裝必須垂直,最大偏角≤3°。測量范圍>4m時在安裝使用過程中應增加中間支撐點。 3.液位計進入運行前,應先打開上法蘭氣相閥,然后緩慢打開下法蘭液相閥,使介質緩慢的流入筒體讓翻柱(板)逐一跟蹤指示,并用調節螺釘調整好零液位。
技術規格
最大壓力:測裝4.0Mpa,頂裝2.5Mpa
最低介質密度:測裝0.5g/cm3,,頂裝0.76g/cm3
介質溫度:-40℃--100℃
介質粘度:≤1st(10-4m/s)
