打滑開關又稱欠速開關主要用于監測皮帶或其他旋轉設備運行速度的裝置。當皮帶速度或轉動速度降低到設定范圍時,欠速開關輸出信號用于報警或停機。欠速開關采用防風雨、抗腐蝕的密封外殼內,允許在惡劣環境中使用。
原理及特點
當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤,在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去,經放大整形后進行計數。其計數值與預置數比較,判斷膠帶的帶速,即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。

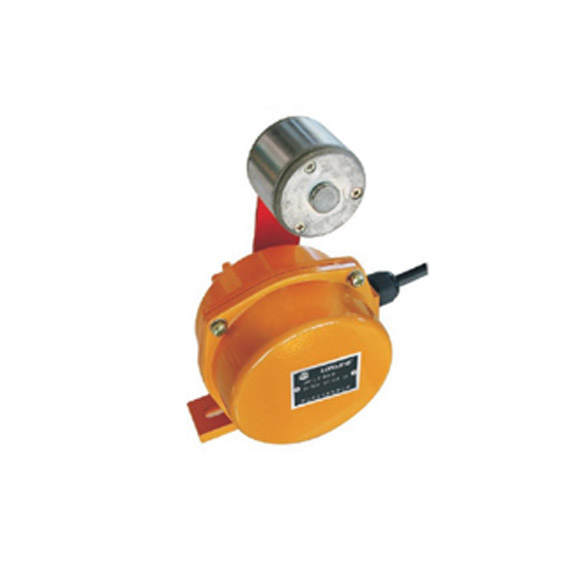

1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成,觸輪采用鑄鐵鑄造,表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造,聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。
打滑開關的安裝

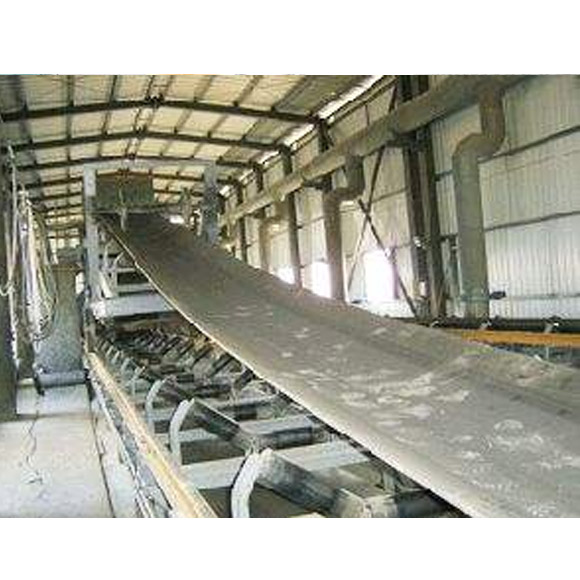

1.安裝于皮帶輸送機。
2.有接觸式和非接觸式可選。
3.皮帶欠速、超速、打滑時輸出開關信號,并執行跳閘停機保護。
技術規格
環境溫度:-30℃-60℃
觸電容量:220V AC 500mA
工作電壓:AC220V
測速范圍:20-999r/min
